Introduction

Le téléchargement et l'installation des ENCs et des mises à jour sont intégrés à ScanNav. Voir le document d'installation en pdf

La cartographie au format S57 est une cartographie vectorielle utilisée pour les cartes officielles ENC. La distribution des ENCs se fait selon la norme S63 qui est une encapsulation du S57 sous forme cryptée.

Primar est l'organisme centralisateur des ENCs officielles du SHOM et des autres Offices Hydrographiques des pays membres de l'OHI. Ces cartes sont directement produites par les services hydrographiques des pays concernés et sont mises à jour toutes les semaines. Pour plus d'informations générales, voir les sites de Primar www.primar.org, de l'IHO www.iho.int, ou du SHOM www.shom.fr.

ScanNav permet le décryptage S63 des ENCs officielles et est référencé comme distributeur de Primar.

Paramétrage de l'affichage des cartes S57

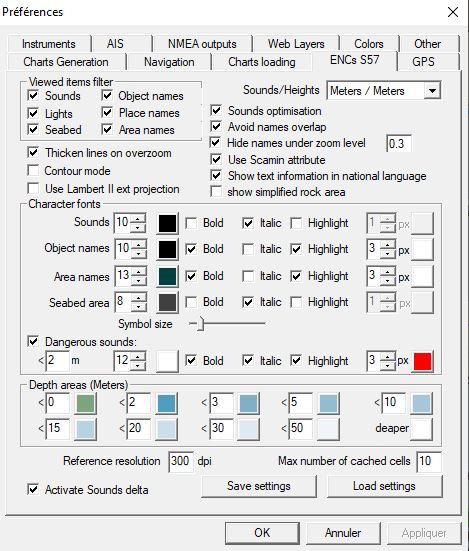

Plusieurs paramètres disponibles via l'onglet "ENCs S57" des préférences permettent de personnaliser l'affichage des cartes vectorielles S57. Vous pouvez sauvegarder différentes configuration avec le bouton "Sauvegarder la config" et les restaurer avec "Restaurer une config", ce dernier permettant également de restaurer les paramètres par défaut "standard usine".

- "Filtres d'affichage": permet de filtrer certains éléments pour alléger l'affichage (les éléments non cochés sont masqués)
- "Optimisation des sondes" permet d'éliminer les sondes les plus profondes sur zoom arrière
- "Eviter le recouvrement des noms" élimine des noms lorsque l'affichage est trop dense afin de conserver une bonne lisibilité.
- "Masquer les noms sous le zoom" : permet de ne plus afficher les noms des objets en dessous d'un certain niveau de zoom pour alléger l'affichage
- "Utiliser l'attribut Scamin": chaque objet dans une carte peu contenir un attribut "scamin" qui indique de ne plus afficher l'objet en dessous d'une certain échelle pour clarifier l'affichage. En décochant cette option, cet attribut est ignoré (l'affichage peut être alors plus chargé)
- "Afficher les informations en langue nationale": les  libellés (noms, etc..) peuvent être affichées en Anglais, ou dans la langue d'origine de chaque ENC.
- "Affichage simplifié des zones rocailleuse" permet un affichage plus rapide au détriment d'un affichage simplifié des zones rocheuses
- "Résolution de référence": Permet de régler la résolution utilisée pour l'échelle native des ENCs. En effet, si on considère un niveau de zoom 1/1 , pour une ENC affichée à son échelle réelle, les infos sont très serrées, et elles sont donc plus lisibles avec un zoom de 2 ou 3. Cela revient un peu au même que les cartes raster scannées à 200dpi pour être affichées sur un écran à 96, voir 72dpi.
- "Nombre de cartes max en cache": permet de conserver les cartes en cache pour ne pas avoir à les recharger quand on passe souvent d'une carte à l'autre, ce qui améliore les performances
- "Polices de caractères": Permet de régler taille couleurs et autres caractéristiques des différents types de textes comme le surlignage plus ou moins épais. Vous pouvez également régler la Taille des symboles avec la réglette correspondante.
- L'OverZoom est mis en évidence en grossissant les traits de côtes, sondes, etc... Ceci permet d'avertir visuellement l'utilisateur (en plus de l'indication d'échelle dans la barre de titre) qu'il n'a pas plus de détails en zoomant exagérément, au même titre que les cartes raster. Cette option activée par défaut peut toutefois être désactivée en décochant la case "grossir les traits en OverZoom" (déconseillé).
- "Mode contour": permet de superposer des S57 à des rasters pour les vérifier (en désactivant le mode automatique)
- "Utiliser le Lambert II étendu": Permet de superposer les ENCs aux Orthophotos MrSid qui sont en projection Lambert. Attention, il est cependant fortement recommandé de d'utiliser cette possibilité que temporairement, et de repasser en mode Mercator (case décochée) pour un usage normal en navigation.

Depuis la version 14.1, il est possible de paramétrer l'unité des sondes et hauteurs pour un affichage en Mètres (valeur par défaut) ou en Pieds ou en Brasses. Le changement d'unité impacte l'affichage ainsi que les champs relatifs à une valeur de sonde, dans les préférences (voir ci-dessus), mais également sur les correctifs de sondes (voir plus bas). Elle n'a cependant pas d'effet sur la fenêtre d'interrogation qui affiche les données brutes des ENCs donc toujours en mètres.
Attention: Passer d'une unité à l'autre peut engendrer des erreurs d'arrondi liées aux conversions. Par exemple passer de Mètres à Brasses puis vice et versa peut transformer une valeur de 2m à 1,99m. Par ailleurs, la référence interne des ENCs reste le système métrique qui est la norme Internationale de l'OHI, y compris pour les pays qui utilisent le système impérial. Ceci peut avoir des incidences sur un excès de précision à l'affichage.

Gestion des sondes dynamiques:

- "Sondes dangereuses": Permet de différencier les sondes en dessous d'une valeur paramétrable, afin de les mettre en évidence avec un affichage spécifique. Important: Les sondes dangereuses évoluent en fonction du correctif de sonde (voir ci-dessous)

- "Zones de profondeur": Permet de modifier les couleurs des différentes zones de profondeur. Une astuce par exemple est d'indiquer dans la première case la profondeur minimale de sécurité avec une couleur spécifique . Toutes les zones de profondeur inférieures à cette valeur seront alors dans cette couleur, ce qui permet de mettre en évidence. Important: Les zones de profondeur évoluent en fonction du correctif de sonde (voir ci-dessous)

- "Activer le correctif de sondes": Cette case permet d'activer la possibilité d'afficher des sondes dynamiques en fonction d'une hauteur de marées donnée, en faisant apparaitre le contrôle de hauteur sur la barre de menus:

ATTENTION: cette fonctionnalité modifie les sondes affichées sur la carte. Le principe est d'indiquer la hauteur d'eau de la marée en cours. Ainsi, en renseignant une valeur de 3m , une sonde de "1" mètre sera affiché "4" , et ne correspondra plus au zéro hydrographique.
- Lorsque la case "Correctif sonde" est cochée avec une valeur différente de 0, le champ texte est surligné en rouge, pour signaler que les sondes de la carte sont modifiées
- Dès que vous commencez de modifier le champ, le surlignage passe au jaune, pour indiquer qu'une modification est en cours, et que les sondes de la carte sont dans un état indéterminé. Il repasse en rouge (ou en blanc si la valeur est 0), dès que vous validez avec la touche "enter" , ou que vous cliquez ailleurs sur la carte, ou automatiquement au bout de 5 secondes; et les valeurs des sondes de la carte sont modifiées en conséquence.
- en décochant la case, le champ passe en grisé, et les sondes de la carte sont rétablies à leur valeur standard.

ATTENTION: cette fonctionnalité ne concerne exclusivement que les ENCs. Les sondes affichées sur les autres types de carte (Navionics, Raster) ne sont pas modifiées. Il convient donc d'être particulièrement vigilant lors de l'utilisation d'une cartographie mixte. Le contrôle de "correctif de sonde" ne sera affiché que si des ENCs sont présentes dans la bibliothèque.

Interrogation des ENCs:

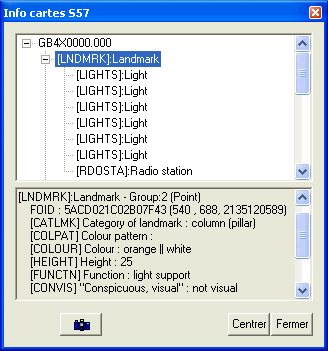

Outre la visualisation de la carte elle-même, les ENCs sont conçues avec une technologie vectorielle qui apporte des informations supplémentaires pour chaque objet composant la carte (phares, bouées, lignes de sonde, etc.) Ceux-ci peuvent être consultées grâce à une fenêtre d'informations spécifiques qui s'ouvre via le menu "Option"->"Info S57", ou l'icône d'une barre d'outils personnelle (cf documentation générale pour configurer la barre d'outils)

- En cliquant sur la carte, la partie haute de la fenêtre liste les objets figurants à cet emplacement.
- En sélectionnant une de ces entrées, l'objet est mis en surbrillance sur la carte afin de le distinguer, et les informations relatives à cet objet sont listées dans la partie basse de la fenêtre (par exemple caractéristiques d'un feu, etc.)
- Certains objets comportent des informations supplémentaires dans un fichier texte séparé. Lorsque c'est le cas, un bouton apparaît en bas de la fenêtre. Une action sur ce bouton affiche le texte dans une fenêtre séparée.
- Certains objets peuvent également être associés à une photo. Dans ce cas, le bouton apparaît, et une action sur celui-ci affiche l'image.

Installation et gestion de la bibliothèque de cartes

A partir de la version 11.5, le téléchargement et l'installation des ENCs et des mises à jour est complètement intégrée à ScanNav. Voir le document d'installation en pdf. Pour les versions plus anciennes, se reporter à la documentation de S63Install (accessible via le menu "démarrer" de Windows dans le dossier ScanNav)

Les ENCs vectorielles sont traitées comme les cartes raster (SnMap, BSB, etc.), via la bibliothèque de cartes, qui peut donc contenir un mixte de cartes raster et vectorielles.

L'insertion des ENCs cryptées dans la bibliothèque de cartes de ScanNav se fait en une seule opération en allant chercher le fichier "enc.pmt" livré avec les cartes.

Pour les cartes S57 non cryptées, la procédure est similaire, sauf qu'il faut aller chercher le fichier CATALOG.031 disponible à la racine du dossier de cartes.

Toute la cartographie au format S57 des côtes des USA est disponible gratuitement sur le site du NOAA. Elles peuvent être téléchargées sur leur site: https://www.charts.noaa.gov/ENCs/ENCs.shtml
